Specjalizujemy się w budowie maszyn do cynowania obwodów drukowanych – w technologii bezołowiowej, a także ołowiowej. Współpracujemy ze znaną w tej branży firmą niemiecką Pentagal Chemie und Maschinenbau GmbH. Oferujemy również maszyny wspomagające i akcesoria, cynę i topniki oraz części zamienne do naszych maszyn.
Podgrzewacz powietrza (Podłączone obciążenie): 19,2KW;
Tygiel lutowniczy (Podłączone obciążenie): 34.4KW;
Zużycie powietrza (Podłączone obciążenie): 8KW (moc kompresora);
Ssanie: 2800 cbm/h przy 800 - 1000 PA mocy ssania;
Podłączenie powietrza R 1 1/2";
Przekrój Kabla min. 40 mm;
Pojemność zbiornika cyny 400 kg;

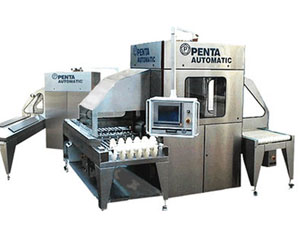

PENTA Automatic składa się z modułu fluksiarki, automatyki głównej oraz linii chłodzącej. Użytkownikowi maszyny pozostaje jedynie obsługa załadunku i wyładunku. PENTA Automatic zajmuje nieznacznie więcej miejsca aniżeli zwykłe, ręczne systemy typu Hot Air Leveling. Dostępność maszyny utrzymuje się na poziome 95%, co oznacza, że na dobę pracy maszyny wystarczy jedna godzina konserwacji. Zapotrzebowanie na części zamienne w ciągu roku wynosi jedynie kilkaset euro. Niewielkie koszty części zamiennych, niska podatność na zakłócenia, krótki czas obsługi oraz oszczędność miejsca oznacza ekstremalnie niskie koszty eksploatacji. Dodatkowe atuty PENTA Automatic to niskie zużycie fluksu oraz brak konsumpcji płynów eksploatacyjnych. Zainstalowany poziomy moduł fluksiarki zużywa tylko 50 g/m² fluksu. Oznacza to 1/3 zużycia fluksu w porównaniu do konwencjonalnego systemu do cynowania na gorąco.
wymiary: 950/1900/2340 mm;
masa: 1000 kg;
pojemność zbiornika cyny: 420 kg;
maks. wymiary płytki: 800/770/6 mm;
ilość cykli: 150 - 200;
ciśnienie powietrza: 6-8 bar, ca. 280 Nl/cykl ;
wydajność wentylatora:2000 m³/h przy ssaniu 800 Pa ;
moc instalacji: 49 kW;
zużycie prądu: 30 kW;
zużycie prądu przez kompresor: 14 kW;

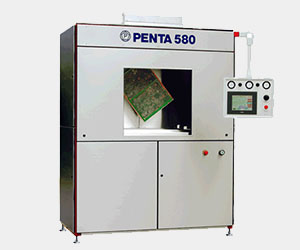

PENTA 580 jest systemem typu Hot Air Leveling, wyposażonym w najnowsze technologie. Obsługa maszyny jest przyjazna użytkownikowi dzięki panelu dotykowemu, szybkie PLC pozwala na błyskawiczne operacje. PENTA 580 posiada wszystkie zalety maszyn serii PENTA, takie jak: najwyższa jakość wykonania i długa żywotność, niskie koszty i prostota konserwacji, niskie koszty części zamiennych, a także przyjazność użytkownikowi. Dzięki zamkniętej obudowie maszyny proces cynowania jest pozbawiony emisji. PENTA 580 jest przystosowana również do technologii bezołowiowej.
wymiary: 900/1800/2200 mm;
masa: 950 kg;
pojemność zbiornika cyny: 365 kg;
maks. wymiary obwodu drukowanego: 700/700/6 mm;
ilość cykli: 150 - 200;
ciśnienie powietrza: 6-8 bar, ca. 280 Nl/cykl ;
wydajność wentylatora: 2000 m³/h przy ssaniu 800 Pa ;
moc instalacji: 43 kW;
zużycie prądu: 26 kW;
zużycie prądu przez kompresor: 14 kW;

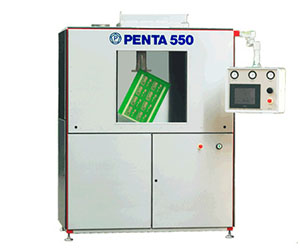

PENTA 550, tak jak PENTA 580, jest systemem typu Hot Air Leveling, wyposażonym w najnowsze technologie. Obsługa maszyny jest przyjazna użytkownikowi dzięki panelu dotykowemu, szybkie PLC pozwala na błyskawiczne operacje. Z uwagi na mniejsze rozmiary maszyny w porównaniu do PENTA 580, maksymalne wymiary obwodów drukowanych ograniczone są do 700x700 mm. PENTA 550 jest przystosowana również do technologii bezołowiowej.
wymiary: 930/1700/2050 mm;
masa: 800 kg;
pojemność zbiornika cyny: 150 kg;
maks. wymiary obwodu drukowanego: 450/450/5 mm;
ilość cykli: 120 - 150;
ciśnienie powietrza: 6-8 bar, ca. 280 Nl/cykl ;
wydajność wentylatora: 1500 m³/h przy ssaniu 800 Pa ;
moc instalacji: 22 kW;
zużycie prądu: 15 kW;
zużycie prądu przez kompresor: 14 kW;

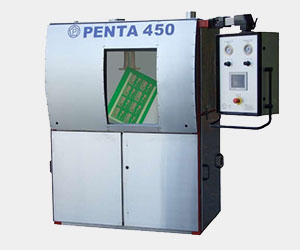

PENTA 450 jest systemem typu Hot Air Leveling, wyposażonym w najnowsze technologie. Przyjazna użytkownikowi obsługa dzięki panelu dotykowemu, szybkie PLC pozwala na szybkie operacje. PENTA 450 posiada zalety maszyn serii PENTA, takie jak najwyższa jakość wykonania oraz długa żywotność, prostota i niskie koszty konserwacji, niskie koszty części zamiennych a także przyjazność użytkownikowi. Dzięki zamkniętej obudowie produkcja jest bezemisyjna. PENTA 450 jest również przystosowana do technologii bezołowiowej.
jednostka sterująca: PLC Mitsubishi;
wymiary: 1800/950/870-970 mm;
masa: 220kg;
pojemność zbiornika fluksu: 50l;
maks. wymiary obwodu drukowanego: 650-700 mm;
zużycie fluksu: 50 gr/m² ;
moc instalacji: 0,5 kW;
zużycie prądu: 0,35 kW;

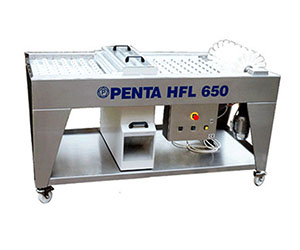

Korpus maszyny PENTA HFL 650 jest w całości wykonany ze stali nierdzewnej, a pojemnik na fluks jest wykonany z plastików (materiał syntetyczny). Fluksiarka wyposażona jest w regulator obrotów linii z prędkością do 5 m/min. Pompa wykonana jest z tytanu i teflonu. Rolki wykonane są ze specjalnych syntetyków, które są chemicznie obojętne. Specjalny wałek na początku linii dba o prawidłowe ustawienie obwodów drukowanych różnych rozmiarów. Dzięki bezdotykowego czujnika laserowego, nie następują konflikty ze strony fluksu. Poziom fluksu jest na bieżąco kontrolowany oraz opcjonalnie automatycznie tankowany. Cały proces kontrolowany jest przez jednostkę sterującą - gwarantuje to wysoką elastyczność, a także bezpieczeństwo procesu.
wymiary:800/250/850 mm;
masa: 65kg;
pojemność zbiornika cyny: 35l;
maks. wymiary obwodu drukowanego: 650-700 mm;
zużycie fluksu: 50 gr/m² ;
moc instalacji: 0,5 kW;
zużycie prądu: 0,35 kW;

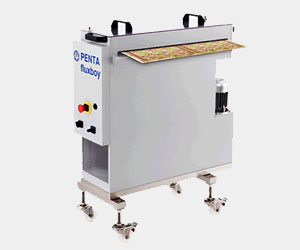

Mniejszy brat PENTA HFL 650 - czyli PENTA Fluxboy - został skonstruowany specjalnie dla klientów, dla których oszczędność miejsca jest priorytetem. Instalowana jest ręcznie – może pracować jako niezależna jednostka lub zostać zintegrowana z linią produkcyjną. Korpus PENTA Fluxboy jest wykonany z PVC. Rolki wykonane są ze specjalnego syntetyku, który jest chemicznie obojętny; napędzane są silnikiem z możliwością regulacji obrotów do prędkości 5 m/min. Pompa składa się z tytanu i teflonu. Poziom fluksu kontrolowany jest przez kontrolkę min/max.
wymiary: 1500-3500/850/870-970 mm;
waga: 150-350kg;
szerokość płytki: 700mm;
moc instalacji: 0.55kW;

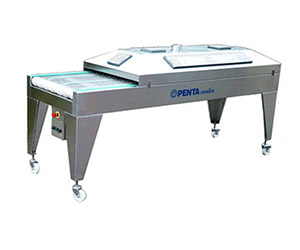

Linia chłodząca PENTA Cooler wykonana jest ze stali nierdzewnej i jest wyposażona w złącze wydechu o średnicy 100 mm. Po procesie cynowania, 16 wentylatorów schładza obwody drukowane obustronnie do temperatury poniżej 100°C. Taśma-siatka wykonana jest z odpornej stali nierdzewnej ze specjalnymi wypustkami, które zapobiegają odciskom na obwodach drukowanych. PENTA Cooler nie wymaga konserwacji, a także jest mobilna dzięki przykręconym kółkom.
wymiary: 200/600/1750 mm;
masa: 200kg;

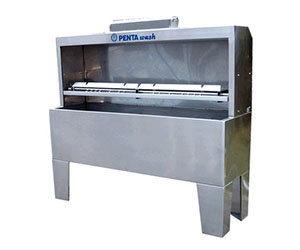

PENTA Wash wykonana jest ze stali nierdzewnej i wyposażona jest w lampę podsufitową. Siatka warstwy pośredniej zatrzymuje małe cząstki cyny i resztę brudu z przelewu. Posiada również obrotową ramę trzymającą noże powietrzne. Te natomiast są pewnie przymocowane i mogą być oczyszczone z obu stron. Użytkownik może oczyścić w PENTA Wash wszystkie zabrudzone elementy, takie jak pokrywy, śruby, pompy do cynowania oraz narzędzia.
średnica otworu wlotowego i wylotowego: 200 mm;
podłączenie płukania: 3/4';
podłączenie obiegu: 11/4';
wydajność pompy: 0,5-0,75 kW;

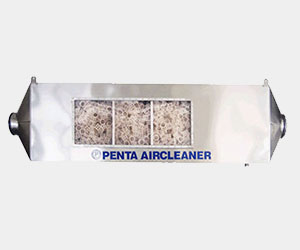

Korpus PENTA Aircleaner wykonany jest ze stali nierdzewnej. Z przodu urządzenia znajduje się okno, które pozwala na kontrolowanie jego funkcjonowania. Podłączane jest poprzez flansze, między maszyną typu Hot Air Leveling a wentylatorem wydechowym. Pięć labiryntowych komór, znajdujących się we wnętrzu PENTA Aircleaner wypełnionych jest materiałem nośnym wykonanym z PP. Zintegrowano system wirowy i natryskowy do płukania materiału nośnego. Zraszanie następuje poprzez połączenie prowadzące u góry, obieg wody podłączony jest od dołu. Do płukania zaleca się użycie zneutralizowanej wody lub specjalny system zatrzymujący. Wydajność pompy zależy od wysokości przenośnika. Podgrzane powietrze wydechowe maszyny typu Hot Air Leveling kondensuje się we wnętrzu PENTA Aircleaner, na materiale nośnym. 90% fluksu i zanieczyszczeń, które nie znajdują się w stanie gazowym, zostają oczyszczone. Cząstki materiałów oraz zapachy nie zostają oczyszczone.
nie pieni się;
bez nadtlenków;
bez chlorków;
bez ciał stałych;
wysoka stabilność temperatury;

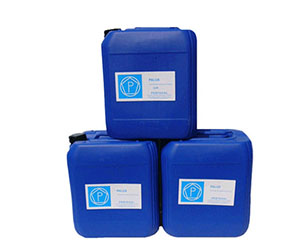

PALUX 40 S – Topnik do pionowego cynowania gorącym powietrzem. Palux 40 S został opracowany zgodnie z wymogami cynowania bezołowiowego. Uwzględniono wyższe temperatury procesu w porównaniu do lutów ołowiowych cyny oraz zmianę zachowania cieczy podczas zwilżania i utleniania. Dlatego nadają się do wszystkich popularnych lutów ołowiowych i bezołowiowych.
